580KW重油电站机并机柜层面电力设备图机制：由充值器AC220V/DC24V，出示电站机保持器运用读取主机电源DC24V。电站机初始化的后由KA5交换220V中心继小家电读取一些初始化的数字无线警报。重油电站机保持器经由数字无线警报双回路把电站机的感应电流、电流值，频段，转速比等电站机的各种各样的参数指标数字无线警报反应到保持器，由保持器放出指令英文。   当重油风能柴油并网发交流接触器的开机打火的后，把电送至保持按钮按钮柜上面的主母排。控住器使用系統网络监控高于相应经济条件开机打火的燃料控住，开启控住，使用DC24V继电气工作导出走势。风能柴油并网发交流接触器的控住器使用直流端电压监测器数据电路，监测器数据到满意空气保持按钮开机打火的直流端电压，控住器使用KA3继电气工作导出送电走势，合上主保持按钮按钮断路，空气保持按钮送电后送电标识灯亮。当控住系統需分闸的情况下，使用KA3分闸继电气工作导出分闸走势，主保持按钮按钮空气保持按钮分闸，空气保持按钮分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主旋钮柜
顺序号	称呼	规模型号规模	政府部门	数目	生产厂
1	多功能式结构框架低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站工作机组的控器	HGM9510	只	2	众智
3	交流电电原传感器	BAC06A	只	2	众智
4	小规模两边继小家电	HH52P    DC24V	只	8	正泰
5	小形里面继家用电器	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	网络信号指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	绝缘层子	一个圆形，橘红色，M10	只	12	海坦
14	辅料		台	2	国优

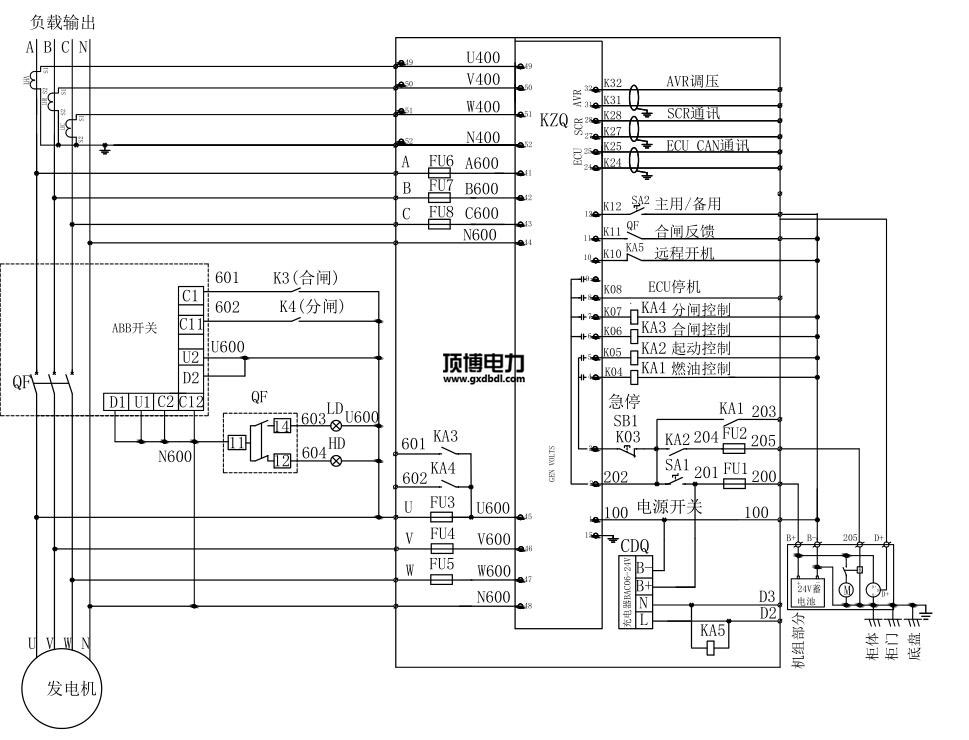

580KW柴油发电机并机柜线路电气图高清
